Descriere produs

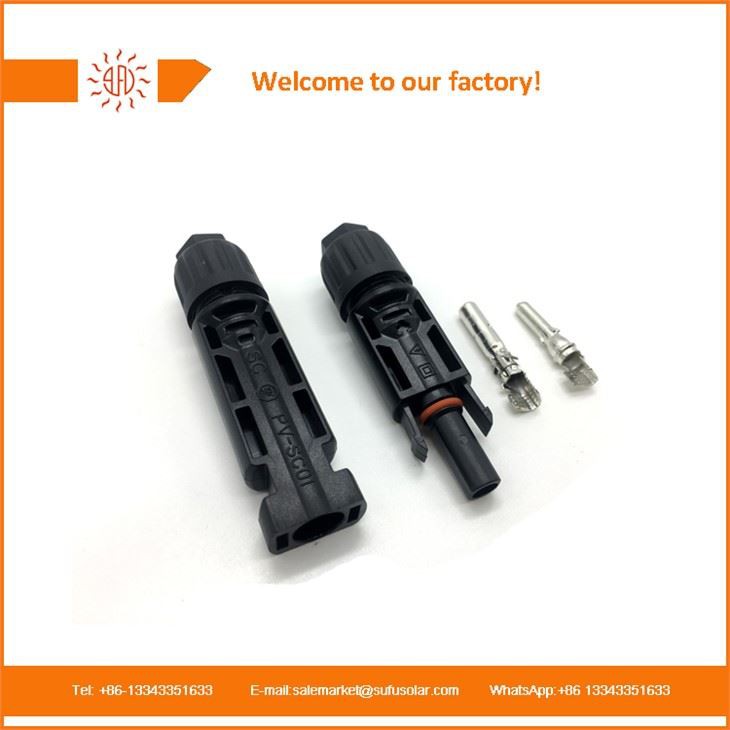

Conectori solari MC4
Conectorul solar este realizat din policarbonat de injecție anti-ultravioletă, întărit, întărit, retardant. Are funcții anti-ultraviolete bune și anti-îmbătrânire. Piesele metalice din miez interior sunt cupru cu o conductivitate termică mai bună și o duritate, iar suprafața este conservată cu o performanță anti-coroziune bună.
Aproape toate panourile solare sunt conectate între ele folosind mufe și prize speciale rezistente la intemperii, numite conectori MC4. Termenul MC4 reprezintă conectorul cu diametrul de 4 mm cu mai multe contact. Datorită condițiilor meteorologice extreme, conectorii trebuie să fie foarte robusti, siguri, rezistenți la UV și să mențină o conexiune bună cu o rezistență minimă atât la tensiuni mici, cât și mari de până la 1500V.
Conectorii sunt proiectați pentru a fi utilizați cu cablul Standard de 4 mm sau 6mm dublu izolat DC, cu miez de cupru din cupru conservat pentru o rezistență minimă. Pentru a asambla corect conectorii, un instrument special de sertizare este utilizat pentru a zdrobi cablul cu mai multe fire la terminalul interior, care este apoi introdus și prins în carcasa MC4.
Parametru
|
Certificare |
Tuv |
|
Certificat |
Nr. B 101149 0002 Rev. 00 |
|
Standard |
EN62852: 2015 IEC62852: (Ed.1) |
|
Tensiune nominală |
1500VDC |
|
Tensiune de testare |
6000V (50Hz 1min) |
|
Curent evaluat |
30A |
|
Clasa de protecție |
Clasa A. |
|
Grad de protecție |
IP67 |
|
Clasa de flăcări |
Ul {{0}} v0 |
|
Categorie de supratensiune |
Iii |
|
Gradul de poluare |
2 |
|
Interval de temperatură |
'-40 grad ~ +85 grad |
|
Temperatura de limitare superioară |
100 de grade |
|
Rezistență la contact |
Mai puțin sau egal cu 0. 5mΩ |
|
Rezistență la izolare |
>500MΩ |
|
Introduceți forța |
Mai puțin sau egal cu 50n |
|
Forță de tragere |
Mai mare sau egal cu 50n |
|
Conectarea cablului |
1 × 4mm 2 |
|
Structura de impermeabilizare |
Sigiliu cu inel |

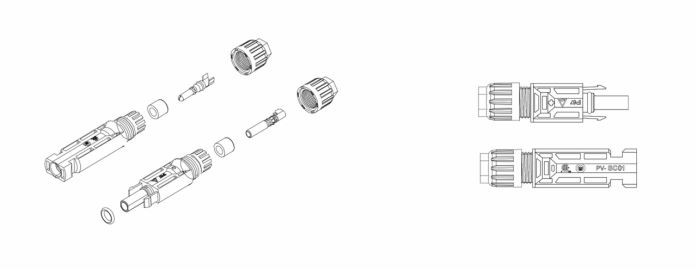

Diagramă
Caracteristică
1. Suportați mai multe conectări și deconectare.
2. extrem de durabil, anti-ultraviolet, ignifug.
3. Piesele metalice interne sunt introduse cu trestii interne de tip buton.
4. Echipamentele auto-blocare pentru punctele masculine și feminine permit conexiunea mai ușoară și fiabilă.
5. 5. Aspectul popular este potrivit pentru majoritatea instalațiilor la fața locului și se poate potrivi cu MC4 original.
6. Funcționare simplă la fața locului. Poate fi instalat cu un instrument de sertizare.
7. Se potrivesc pentru cabluri PV cu diametre de izolare diferite.
8. Piese metalice de cupru roșu, capacitate mare de transport cu curent, disipare mare a căldurii
9.IP67 Protecție

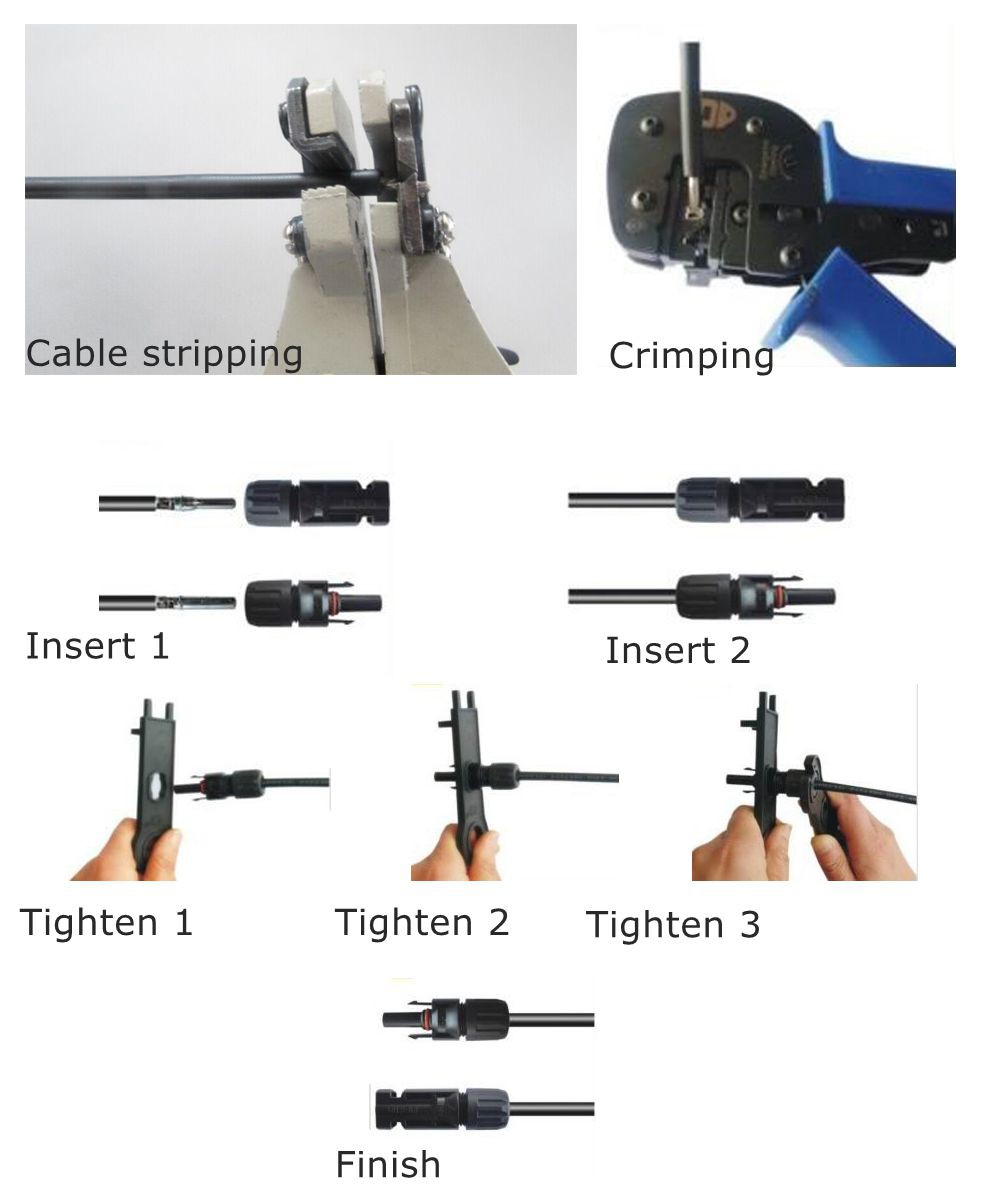

Instalare
